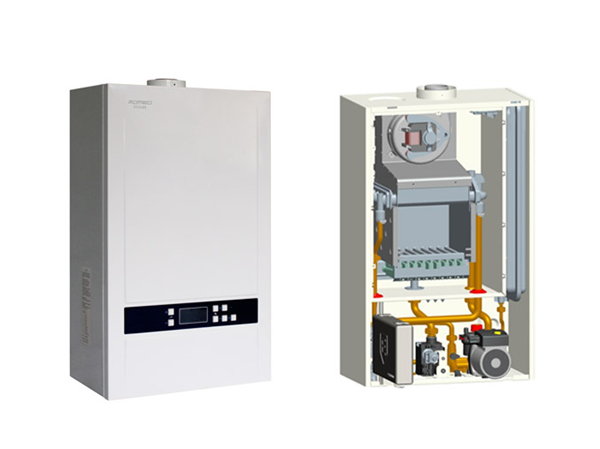

一、 控制面板介绍

　　①生活热水温度调节："+"号升温"-"号降温

　　②显示屏(显示实际状态或故障代码)

　　③采暖温度调节："+"号升温"-"号降温

　　④冬夏转换按键：冬季模式与夏季模式的转换

　　⑤设置按键：设置所需模式

　　⑥电源开关按键

　　注意：一定要先运行卫浴系统再运行采暖模式。否则，在卫浴管道缺水状态下运行采暖系统，水流传感器可能因高温而烧坏。

　　二、 显示屏待机说明

　　当没有按键操作，壁挂炉待机3分钟后显示屏会自动熄灭，但指示灯正常显示;此时按动任意一个键即可唤醒机器，显示屏自动点亮;如壁挂炉发生故障，显示屏会保持长亮状态并显示故障代码至故障排除。

　　三、启动及模式选择

　　1)启动

　　在关机状态(显示屏显示OF)，按下电源开关键(控制面板⑥)启动设备。此时显示屏出现水龙头图标(表示生活热水状态)和散热片图标(表示采暖状态);然后，我们需要按冬/夏季转换键(控制面板④)选择运行模式，壁挂炉在冬季模式下提供采暖和生活热水功能，显示屏相应显示水龙头图标和散热片图标;夏季模式则只提供生活热水功能，显示屏相应显示水龙头图标。

　　2)调节生活热水温度和采暖温度

　　在冬季或夏季模式下，按生活热水温控健(控制面板①)“+/-”调节洗浴/生活热水的温度，显示屏会显示相应的数值。

　　壁挂炉在冬季模式下才提供采暖功能，显示屏上散热片标识灯亮时，按采暖温度调节键(控制面板③维修壁挂炉电话)“+/-”调节采暖温度，显示屏显示相应的温度数值。

　　四、故障代码说明

　　E1：火焰故障

　　E2：过热故障

　　E3：风压故障

　　E4：缺水故障

　　E5：阀压故障

　　E6：热水NTC故障

　　E7：采暖NTC故障

　　E8：热水温度过热

　　E9：防止结冰加热故障

　　EC：通讯故障

　　温馨提示：壁挂炉发生故障时，机子也会自动识别并在屏幕上显示故障代码，用户可根据代码进行故障排除或联系售后技术人员进行检修。

　　五、 壁挂炉的调试

　　初次拆装壁挂炉的用户，在使用之前需要专业人员进行如下调试：

　　1、电路、水路、气路的检查

　　保证电路电压、水管连接、燃气管连接以及排气系统符合拆装标准。

　　2、系统的注水、排水和排空

　　按说明书规定的程序进行采暖系统的注水、排水、排空操作。

　　3、采暖系统试运行

　　接通电源，打开燃气阀门，启动壁挂炉设置成夏季模式，按温度键调节卫浴热水的温度。卫浴热水正常运行

后，将壁挂炉设置成冬季模式;在冬季模式下，运行10分钟左右(原则上系统内的水走一圈)，观察水压表压力和系统内有无流水声。如有流水声或水压表压力下降至1个数值以下时，应进行注水及排空操作，直至水压表固定压力相对固定于1-1.5之间。

　　六、壁挂炉日常使用须知

　　1、壁挂炉运行时，应保持水、电、气的畅通。

　　2、使用220V/50Hz交流电，原装电源插头;壁挂炉必须连接地线，以保证安全。

　　3、如果长时间停用壁挂炉，务必关闭进水阀、进气阀、同时切断电源开关，并把机器中的水彻底排放干净，以免水结冰损坏机器。

　　4、应时常检查壁挂炉上压力表的压力，当压力低于0.5bar，壁挂炉将停机，在操作板上显示故障代码且指示灯亮。这时须进行补水，保证壁挂炉内部水的压力在1bar-1.5bar之间。在温度达到结冰的环境下,必须保持壁挂炉的通电和通燃气，以使设备的防冻保护和防卡死保护起作用。

　　5、壁挂炉的拆装和维修必须由合格的专业人员进行拆装和维修,不得私自改动。

　　6、时刻注意用气安全，发生泄漏事故时,应立即关闭燃气总阀门、并打开门窗给室内通风，期间不得使用电器设备,并通知专业维修人员进行处理。
